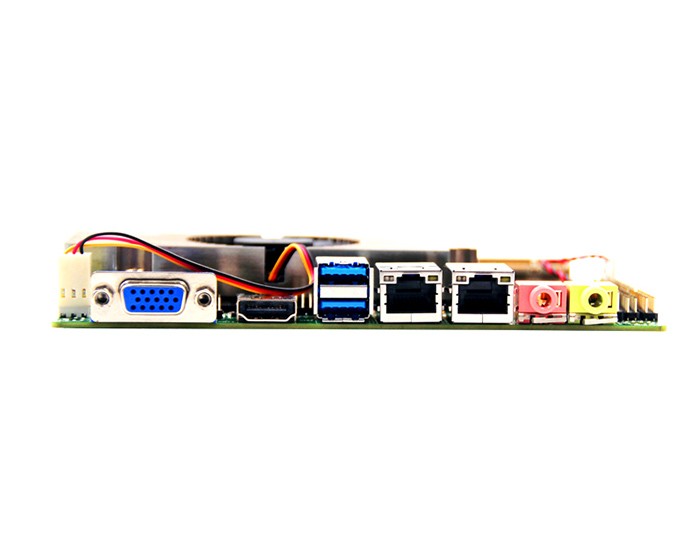

KEB-3650 QM77 i3,i5,i7低功耗工控主板
Intel QM77/HM77
板貼CPU
板載2GB或4GB 內存
雙通道24bit LVDS支持最大分辨率1920x1200
HDMI 支持最大分辨率 1920x1200
VGA支持最大分辨率2048x1536
支持WIFI無線網卡模塊 雙千兆網卡
支持3G SIM卡,6*COM 1*LPT 1*內接VGA
板貼CPU
板載2GB或4GB 內存
雙通道24bit LVDS支持最大分辨率1920x1200
HDMI 支持最大分辨率 1920x1200
VGA支持最大分辨率2048x1536
支持WIFI無線網卡模塊 雙千兆網卡
支持3G SIM卡,6*COM 1*LPT 1*內接VGA
KEB-3650嵌入式3.5寸工控主板采用最新的第3代Intel Core 處理器，搭載Intel QM77芯片組，KEB-3610可提供極佳的圖形性能(通過Intel InTru 3D技術和Intel Clear Video HD技術)，豐富的連接，支持遠程管理(通過Intel 主動管理技術 (Intel AMT) 和Intel 快速存儲技術來實現)。相對于上一代處理器，第三代Intel Core 處理器的整體性能提升了38％，且功耗更低。當設計一款高性能，小尺寸的嵌入式設備時，這款工控主板絕對是工程師的首選。
主要特性
板貼CPU，支持 Intel Mobile 2nd、3rd i3-i5-i7 CPU(可選)。
板載DDR3 2G/4G內存（可選），1066/1333/1600MHz。
板載2個RTL8111E千兆網卡。
板載 HD ALC662，提供MIC/LINE-OUT 和排針接口。
板載雙通道功放，每通道支持6W/8Ω喇叭（可選項）；支持3-Pin SPDIF。
1個 Mini-PCIE卡座。
1個 Mini-SATA 卡座。
2個 SATA 3Gb硬盤接口。
8個USB 2.0 接口和2個USB3.0接口。
提供 5 個 RS232 排針接口，1個RS485/RS422 排針接口。
支持 HDMI 輸出。
支持 RGB CRT 輸出。
支持雙通道 24 位 LVDS 輸出。
2個3-Pin FAN 接口。
提供 8 個 GPIO，供用戶選用。
電源
單輸入直流通電源，DC12V，+/-5%（如果不用12V給硬盤供電，+/-10%）。
支持AT/ATX電源開機模式選擇。
結構
154.8 x 117.4 mm
工作環境
主板工作溫度：-20℃ ~ +60℃
主板儲存溫度：-40℃ ~ +85℃
操作系統
windows 7
unbutu
操作系統
windows 7
unbutu
