售前:18616531723 13816086689 售后:021-60447801

工控主板 系列產品介紹

競翀科技針對不同行業及應用開發出各類3.5寸嵌入式工控主板、全長卡主板以及工業母板產品。 我們以豐富的行業知識以及領先的工控技術研發出各類尺寸及功能的 工業工控主板 。 提供基于凌動和酷睿等系列 低功耗工控主板 ,多串口主板,4G工控主板。 工業主板新產品當前已量產了的高性能移動處理器有第6代移動Skylake-U、第7代移動Kaby lake-U和第8代移動Whiskey Lake-U,第八代COFFEE LAKE-H。 工控主板基于intel代功耗第6代賽揚Apollo Lake、Intel Gemini Lake新一代ATOM系列CPU 的產品也同時發布了。

  • 工業電腦外觀圖片|工控主板_3個minipcie插槽3.5寸工控嵌入式主板
  • 工業電腦接口|工控主板_3個minipcie插槽3.5寸工控嵌入式主板
  • 工控機io接口|工控主板_3個minipcie插槽3.5寸工控嵌入式主板

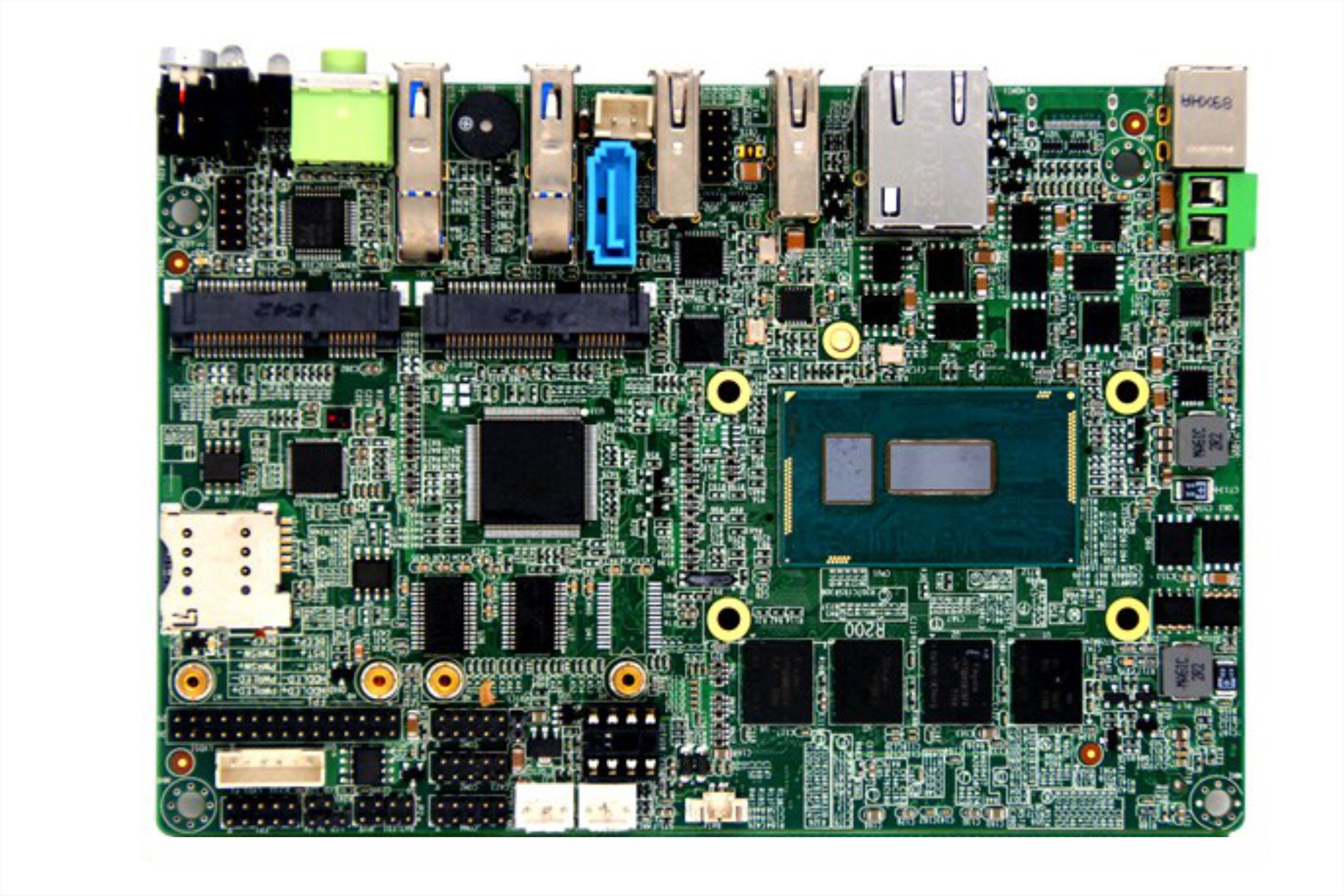

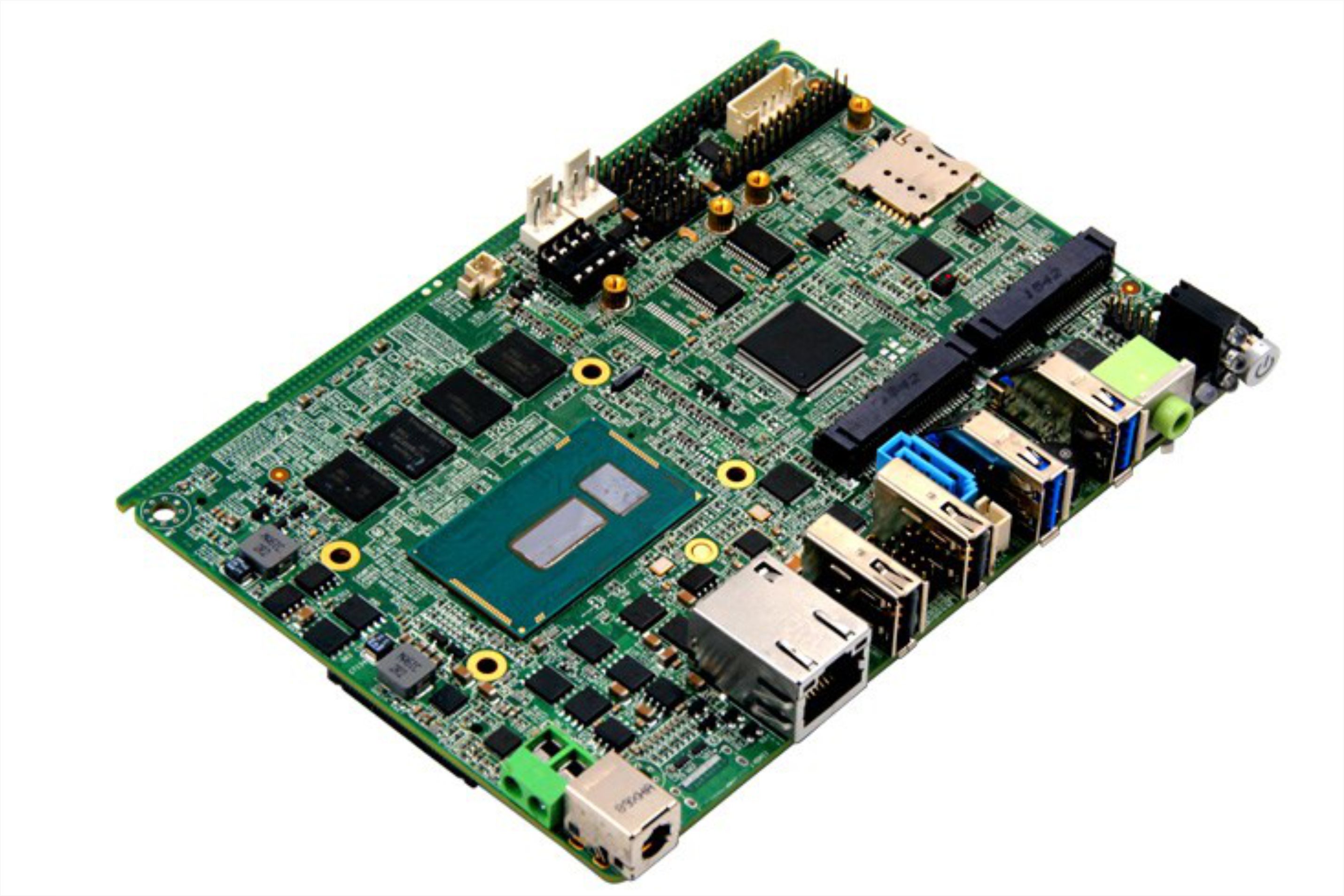

KEB-3803B 3.5寸工控主板集成內存多USB接口
3個minipcie插槽3.5寸工控嵌入式主板

◆ 集成Intel 第4代移動Haswell-U和第5代移動

   Brodwell-U 單芯片CPU

◆ 集成2GB/4GB DDR3L低電壓內存
◆ 3個minipcie插槽,支持多種擴展模塊

◆ 1個SMI卡座(支持移動、聯通、電信的2G、3G、4G)

◆ 提供,1*Mini-HDMI,1*LVDS(雙通道24位)

◆ 支持上電自動開機功能,跳線選擇

◆ 單輸入直流通電源,DC12V

◆ 結構 145×103mm

相關文檔

  • 產品規格
  • 用戶手冊
我有特殊需求,要求定制

KEB-3803B是一款工業級的多應用3寸主板,工控行業首創單板3個MINIPCIE擴展槽,支持多種功能卡,是小型化多功能計算機系統的首選方案。本工控主板采用英特爾® Haswell/Brodwell-U系列SOC芯片組,支持Intel® Core™第四代 Haswell和第五代Brodwell Soc i3/i5/i7處理器。板載2G/4G DDR3-L低電壓內存模組。支持LVDS/VGA/及HDMI數字顯示。支持2個COM接口,4個USB2.0,2個USB3.0,板載千兆以太網接口。

主要特性
CPU 板載,支持 Intel Mobile 4th Haswell-U/Y CPU(BGA1168)
板載2/4GB DDR3L 1066/1333內存(可選項)
1xDDR3 SODIMM 204 Socket,最大支持8GB DDR3L 內存。
板載 4個 Intel I211AT 千兆網卡。
3xMini-PCIE卡座。
1xMini-SATA 卡座。
1xSATA 3.0 硬盤接口。
4xUSB 2.0 接口,2xUSB3.0接口
支持 HDMI 輸出。
支持VGa 輸出。
1個開機按鈕帶電源指示燈,1個復位按鈕

電源
單輸入直流通電源,DC12V,+/-5%(如果不用12V給硬盤供電,+/-10%)。
支持AT/ATX電源開機模式選擇。

結構
145 x 103 mm

工作環境
主板工作溫度:-20℃ ~ +60℃
主板儲存溫度:-40℃ ~ +85℃




處理器系統

CPU

Intel® Core™第四代 Haswell和第五代Brodwell Soc i3/i5/i7處理器

CPU封裝

BGA

芯片組

英特爾® Haswell/Brodwell-U系列SOC

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

集成2GB/4GB DDR3

插槽

可添加1條插槽,最大擴展12GB內存



視頻

圖形控制器

Intel HD Graphics 4400(I3-4010U的顯卡);顯卡型號跟CPU相關

Dual LVDS

支持雙通道24位輸出,最高分辨率1920 x 1200

HDMI

HDMI支持最大分辨率 1920x1200

雙顯支持

LVDS+Mini-HDMI同步或異步顯示

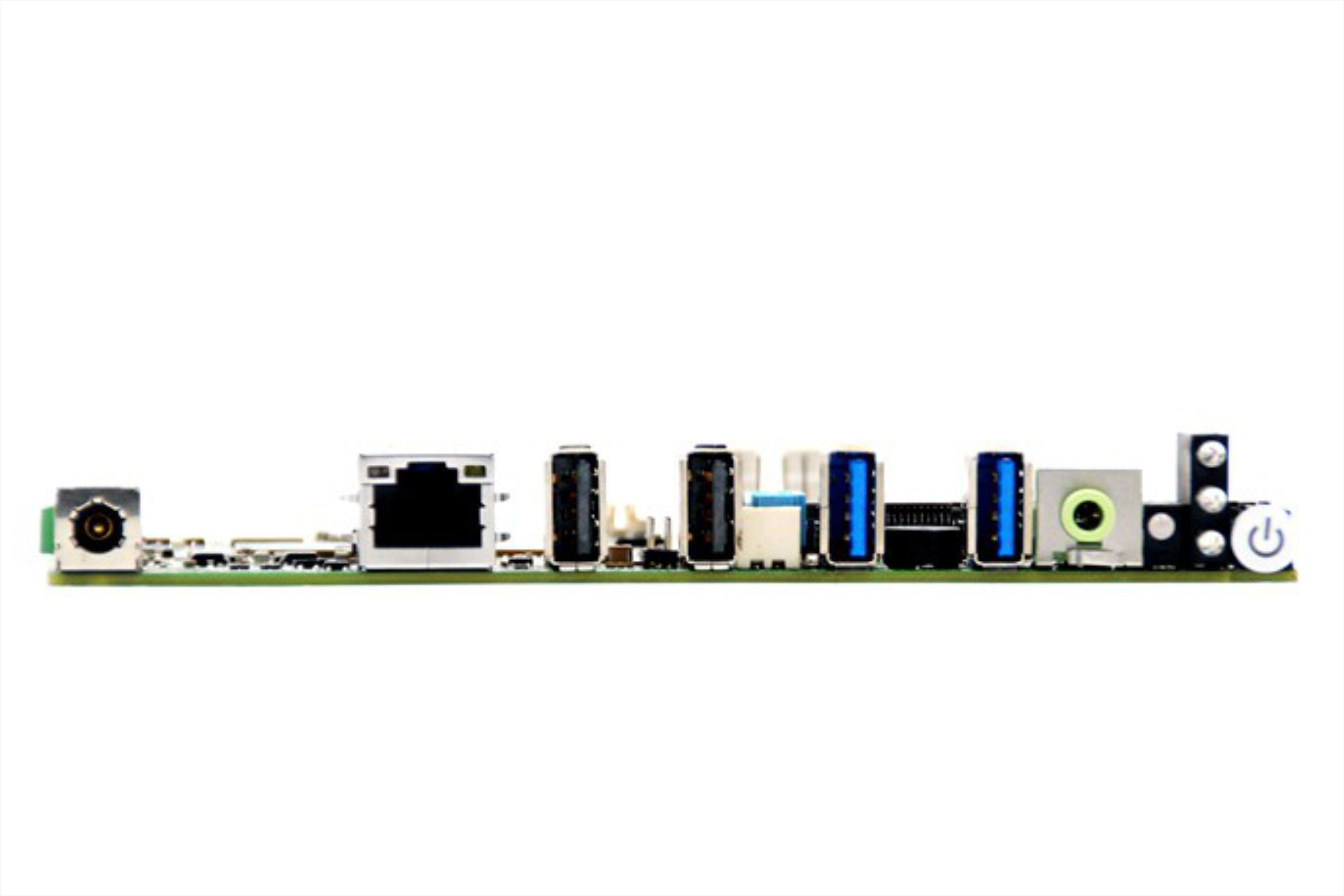

I/O背板

端口

1*Mini-HDMI,1*LAN,2*USB3.0,2*USB2.0,1*LINE-OUT,1*按鈕開關

網絡

控制器

1個RTL8111E-V千兆網卡,RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器



輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1,4*USB2.0,最大支持+5V/1A

串口

2個RS-232

PS/2

擴展總線

Mini-PCle

4個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

1個標準SATAIII接口,  最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議,最大傳輸速率 6gb/s

電源

電源類型

單輸入直流通電源,DC12V,+/-5%

電源功耗

35W



工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

144.9×103mm

重量

0.5KG

認證



CE,ROHS,FCC


工控主板同類產品
